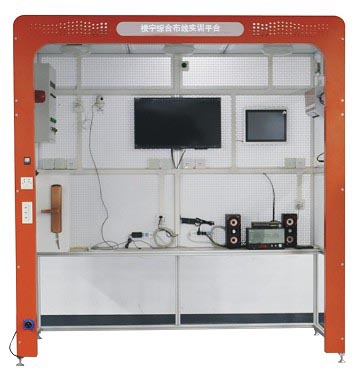

HYLY-1B 樓宇綜合布線實訓裝置
一、 產品概述：
設備針職技術院校及高校計算機技術及網絡、智能樓宇網絡布線專業必修的技能課程設計的全鋼結構大型模擬建筑物(群)仿真實訓設備。整套裝置仿真模擬一間網絡室主體結構，實現綜合布線七大子系統實訓環境�？砂磳�(shí)驗室環境自由搭建�？梢酝瑫r進行工作區、水平、垂直、設備間、進線間、建筑群等綜合布線七個子系統布線實訓。
二、產品結構:
(1)裝置為內外全鋼結構網孔板分布，材質為冷軋鍍鋅鋼板，厚度≥1.5mm。使用網孔與連接件牢固掛接各種網絡設備、插座、機柜等，螺絲孔保證實訓次數20000次以上；
(2)積體單元:采用了積木搭建的設計理念，將模擬墻體拆分了多個單元模塊，每個單元模塊均可以獨立使用，框架采用全鋼材質結構，外覆蓋面板設計有多功能孔，可以內嵌木板，也可內嵌螺紋，且每個墻體單元側面板組件都是網孔板組件，可以將側面板組件組合調換到正面來使用，可根據專業老師需求進行現場定制每塊面板的功能性，充分滿足設備安裝、線槽敷設的教學需求。
二、產品實訓套件單元：
1、計算機網絡工程應用系統，提供POE接入層交換機，無線AP、核心交換機各1套，滿足網絡調試教學實訓需求;
2、信息安全工程應用系統，提供網絡路由設備、防火墻設備各1套，滿足信息安全工程應用系統教學實訓需求;
3、智能建筑工程應用系統，提供DDC控制模塊、環境傳感器、樓宇自控管理平臺各1套，滿足智能建筑應用系統教學實訓需求:
4、智能家居工程應用系統，提供智能網關、照明模塊，照度傳感器、面板開關各1套，滿足智能家居應用系統教學實訓需求;
5、視頻監控工程應用系統，提供視頻攝像頭、半球攝像機、配電模塊、硬盤錄像機各1套，滿足視頻監控工程應用系統調試教學實訓需求:
6、智能報警工程應用系統，提供常用5款入侵報警傳感器、報警主機、報警鍵盤等，滿足入侵報警系統調試教學實訓需求;
7、消防工程應用系統，提供消防傳感器、消防栓按鈕、編碼設備、控制主機等，滿足消防工程應用系統教學實訓需求;
8、電器工程安裝應用，提供配電模塊、模擬電機等電氣設備，滿足電氣工程系統教學實訓需求。
三、實訓功能:
(1)設備可作為日常實訓使用，滿足實訓教學要求。
(2)具有網絡綜合布線設計和工程技術實訓平臺功能。
(3)實訓一致性好，相同實訓項目，實訓結果相同，并且每組實訓難易程度相同。
(4)具有搭建多種網絡永久鏈路、信道鏈路平臺功能。
(5)擴展功能強大，配套相關智能樓設備實訓套件，可展示下列工程技術原理、設備安裝與調試實訓、綜合技能應用與考核等:
1)信息網絡布線系統；
2)計算機網絡工程應用系統；
3)信息安全工程應用系統；
4)智能建筑工程應用系統；
5)智能家居工程應用系統；
6)視頻監控工程應用系統；
7)智能報警工程應用系統；
8)消防工程應用系統；
9）電器工程安裝應用。
|
